作業台

作業台は、力を加えても丈夫で、かつ、多少の傷やへこみ等は気にしないものでありたい．（でないと、思い切って作業出来ない）
ただ、あまり傷やへこみ等があっても、工作の精度に問題が出てくるので困る．
この点を考慮した作業台を制作してみた．

工房長(2002.4.12)

材料

そろえるべき材料は次のものである．

天板	天板はどうせキズが付く、従って良い板である必要はない．（私が使ったのは12mm厚のコンパネである．この板ならかなり安い）
柱材	柱材は構造上重要である．（しっかりしたものを選びたいが、そうするとなかなか値がはるものである）色々探して見ると、ツーバイ材と言うものがあり、これが手頃だった．（約40mm×120mm×1800mmもので、だいたい\400程度である）
木ねじ	木ねじは、主に天板と柱材を固定する時使用する．（文中では「木ねじ」と表現）頭が平らなのも（皿ねじ）である必要があり、だいたい径4mmのもので、板厚の２～３倍の長さのものを適量（かなり必要になるので、徳用パックがあればそれ）
なげしねじ	なげしねじは、主に柱材同士の固定に使用する．頭が平らなのも（皿ねじ）である必要があり、だいたい径6mmのもので、柱材の短辺の２倍より少し短い（文中では「短なげし」と表現）のと、短辺の３倍程度（文中では「長なげし」と表現）の２種類を適量（これも徳用パックがあればそれ）
木工ボンド	木工ボンドは、接合部の補強に使用する．使い勝手から考えて、黄色の容器（即乾性と表記されているはず）に入ったものが良い

道具

工作に必要な道具は次のものである．

鉛筆	加工時の採寸に使用する．（HB程度、鉛筆がGOOD、シャーペンは芯が折れるので不適）
尺がね、直定規	採寸に使用する．（直角を出す尺がねと、直線を引く直定規の２本が必要）
電動ドリル	ねじ止めの下穴開けに使用する．（無ければ手でキリを使って開けることも出来るが、箇所が膨大となるので、出来れば準備した方が良い、\2,000もあれば良いのが見つかる）
キリ	電動ドリルに付けるタイプのキリ．（ドリル刃の売場を見てみればおそらく、木工用の下穴用のキリということであるはずである）
電動ドライバ	ねじ止めに使用する．（無ければ手でドライバーを使ってしめる事が出来るが、箇所が膨大となるので、出来れば準備した方が良い、\2,000もあれば良いのが見つかる）
のこぎり	木材の裁断に使用する．（ホームセンターの裁断サービスを利用するのも手である．材料を買った時、一緒に裁断もしてもらえば良い）
雑巾	木工ボンドを拭き取るのに使用する．

採寸

先ず、各部材の寸法を決める必要がある．

以下のフォームに必要数値を半角文字（単位は全てmm）で入れ、「計算」ボタンを押して欲しい．（JavaScriptを使用しているので、ブラウザのJavaScriptをOnとすること）
以降に、各部材の寸法と数量、加工図が表示されるので、それを参考に、裁断、墨入れをする．
ここまでを入力すること．（以降は自動的に計算される）

天板	奥行		×２
		幅
フレーム（Ｗ）			×４
		長さ
フレーム（Ｄ）			×６
		長さ
フレーム（Ｈ）			×６
		長さ

なお、部材を裁断する時、原材料の寸法と、部材の寸法でどう部材を取るかを考える必要がある．
忘れてはいけないのが、裁断のためののこぎりの幅である．
（ホームセンターの裁断サービスを利用するなら、かなりの幅（5mm程度）を見込んで考えて頂きたい、この辺は各自工夫のこと）
自分で裁断する場合、切り口がほぼ直角になる様、注意が必要である．（後の組立で影響してくるので、慎重に）

墨入

組立のための墨入れを行う．

先ずは、フレーム（Ｗ）である．
これの内側となる方へ、赤の線で示す位置へ墨入れを行う．（これは枠を組む時、フレーム（Ｄ）との位置あわせで使用する）（１本に付き、６カ所、４本とも）

また、反対側（これの外側となる方）へ、赤の線で示す位置へ墨入れを行う．（これは枠を組む時、フレーム（Ｄ）へのねじ止めの位置あわせで使用する）（１本に付き、３カ所、４本とも）

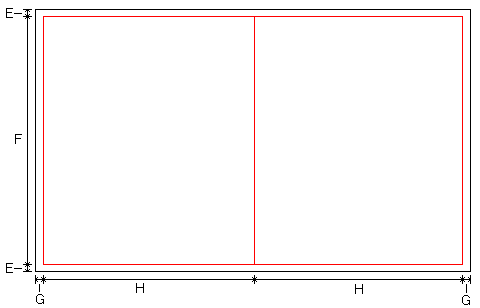

次は、天板である．
これの表側となる方へ、赤の線で示す位置へ墨入れを行う．（これは枠を組む時、フレームとの位置あわせで使用する）（１枚のみ）

組立

さて組立にはいろう．

先ず、組立でのお約束事から．

ねじ止め	ねじ止めする場合は、必ずキリで下穴を開ける．（だいたい、ねじの長さの８分を目安に...割れ防止のためである）また、ねじの頭は、完全に木材に埋め込んでしまうこと．（ねじが飛び出していない様にする）
木工ボンド	接合面には必ず木工ボンドを付ける．付ける量は、うどんの麺位の太さで、接合面の中心に端から端まで（長辺方向に）しっかりと付ける．（のばす必要はない、あとでねじ止めすると、必然的に広がり、余分な分はあふれて来る）あふれた分は、濡れ雑巾等でふき取っておくこと．

さあ、これからが本番だ．

先ず、フレームを組み上げる．

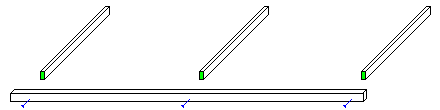

フレーム（Ｄ）の、緑色で示している面に木工ボンドを付ける．
フレームの方向を確認し（外側、図上で見えている方が、線を３本引いてある方が見える様に）、内側に墨入れしてある位置にフレーム（Ｄ）をあわせる．
青色で示している様に、フレーム（Ｗ）に墨入れした線上へ長なげしを使用し、固定して行く．（１カ所、後でもう１カ所つけるので、真ん中ではなく、その分ずらして）
この時、この長なげしは完全にねじ込まない．（多少ぐらぐらするくらいで良い）

反対側も同じ様にして、組み上げる．

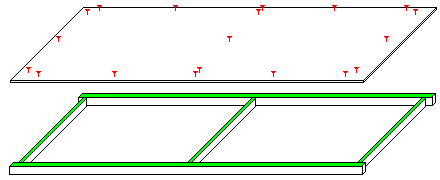

次に、天板と、組み上げたフレームをくっつける．

組み上げたフレームの、緑色で示している面に木工ボンドを付ける．
天板は、墨入れした面を上して、フレームとあわせる．（この時、フレームの４角と天板の位置をしっかりあわせること）
赤色で示している様に、天板に墨入れした線上へ木ねじを使用し、固定して行く．（箇所は横が最低でも５カ所、縦が最低でも３カ所、もう少し多い方が安定するかも）

青色で示している様に、フレーム（Ｗ）に墨入れした線上へ長なげしを使用し、固定して行く．（先にねじ止めした１カ所とは別の場所）
この時、先に止めた長なげしも完全にねじ込んでしまう．

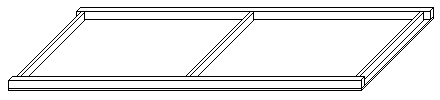

今までの作業分である．
この様にひっくり返して、平らな所へ置いて、木工ボンドが固まるまで待つ．
ここまでの作業は、木工ボンドが固まらない間に一気にやってしまう必要がある．（時間的に不安な場合、木工ボンドを普通用にすると良い）

次は、足の部分である．
先ず、先に作ったフレームと同じものを組み上げる．

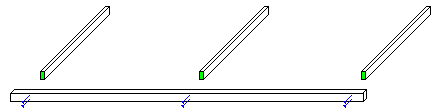

フレーム（Ｄ）の、緑色で示している面に木工ボンドを付ける．
フレームの方向を確認し（外側、図上で見えている方が、線を３本引いてある方が見える様に）、内側に墨入れしてある位置にフレーム（Ｄ）をあわせる．
青色で示している様に、フレーム（Ｗ）に墨入れした線上へ長なげしを使用し、固定して行く．（今度は２カ所、最後までねじ込んでしまう）

反対側も同じ様にして、組み上げる．
先に組み立てた天板の部分と同じ形になる様注意する．（置いてある天板の上で位置合わせ、組立をすると良い）
これも、木工ボンドが固まるまで待つ．

最終組立である．
ここからは、ねじ止めのみの作業となる．

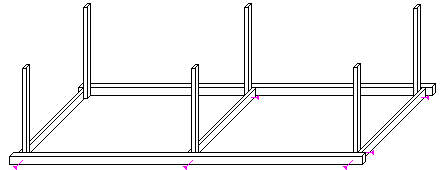

紫色で示している様に、フレームの各位置へ、フレーム（Ｈ）を立て、短なげしで、フレーム（Ｗ）（Ｄ）と各１カ所ねじ止めする．（これはずれない様にするためのもの、後に更に止めて固定する）
６本とも同じ様にする．

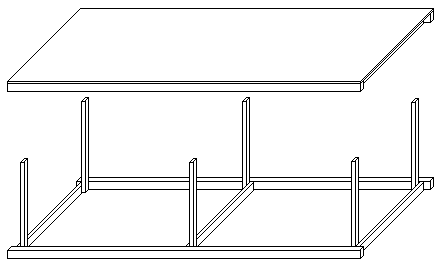

その上へ、先に作った天板を乗せる．（フレーム（Ｈ）は、天板の裏のフレームと、足の部分のフレームで同じ位置に来る様、合わせる）
全てのフレーム（Ｈ）を、短なげしで、フレーム（Ｄ）と３カ所、フレーム（Ｗ）と２カ所ねじ止めし、固定する．（足の部分もこの段階で残りのねじも止める）

この上に、残りの天板を乗せる．（キズが付いたらこの板を交換する事にする）
ずれない様に、数カ所木ねじで下の部分と固定すると良い．

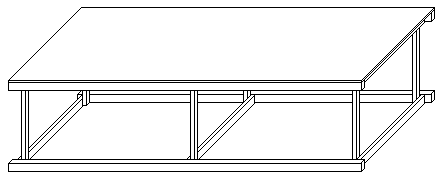

作業台

×２

×４

×６

×６

完成
